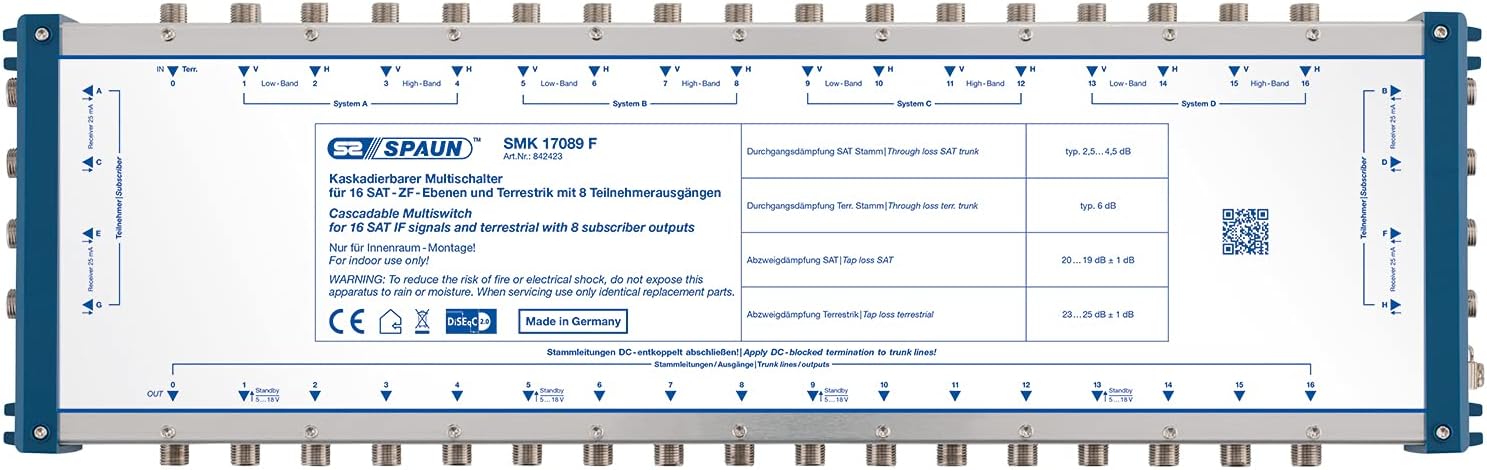

Spaun SMK 17089 F (842423))

1 Trunk in / -output for terrestrial 16 Trunk in / -outputs for SAT IF 8 receiver outputs Only useable in combination with Basic multiswitch SMS 17089 NF Standby-Funktion Standby mode. Current consumption from Receiver: 25 mA DC through path per trunkline max. per 2 A IF selection logic: Using the analogue control signals 14/18 V, 0/22 kHz and ToneBurst or the DiSEqC commands Polarity, Band and Position from receiver.

1 مدخل/مخرج للقنوات الأرضية 16 مداخل/-مخرجات لـ SAT IF 8 مخارج جهاز الاستقبال قابلة للاستخدام فقط مع المحول الأساسي المتعدد SMS 17089 NF وضع الاستعداد-الوظيفة. الاستهلاك الحالي من جهاز الاستقبال: 25 مللي أمبير تيار مستمر عبر المسار لكل خط اتصال كحد أقصى. لكل منطق اختيار 2 A IF: استخدام إشارات التحكم التناظرية 14/18 فولت و0/22 كيلو هرتز وToneBurst أو DiSEqC أوامر القطبية والنطاق والموضع من جهاز الاستقبال.
